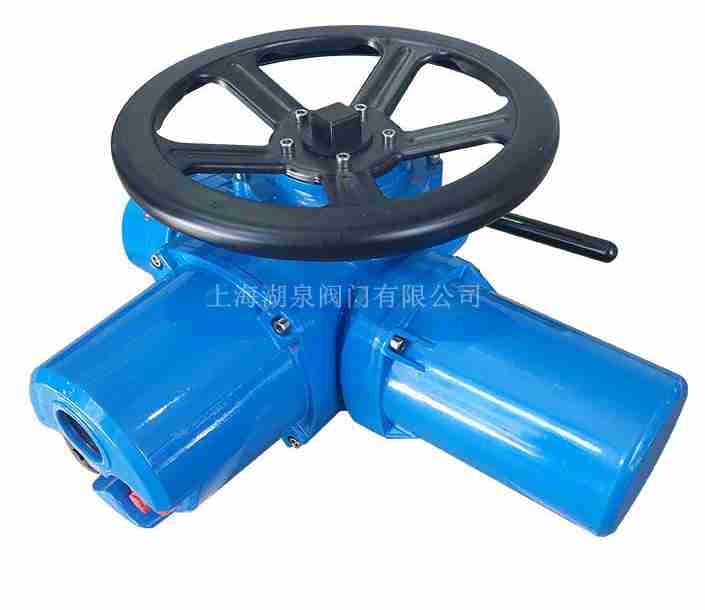

產品名稱：ZDLP DN600蒸汽電動調節閥[ 2021-06-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、ZDLP DN600蒸汽電動調節閥產品介紹

上海湖泉閥門有限公司ZDLP DN600蒸汽電動調節閥就是以壓縮空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。帶反饋信號是自動控制系統中最常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。

二、ZDLP DN600蒸汽電動調節閥產品特點

1、電動蒸汽調節閥一個閥座和一個閥芯，具有關閉性能好、泄漏量小、流量特性準確、可調比大的特點。故適用于介質泄漏量及調節精度有嚴格要求的場合。
2、采用了平衡式結構，閥桿上不平衡力很小，穩定性好，適用于閥兩端壓差較高的場合。并具有噪音低、空化作用小、壽命長等優點。但閥座泄漏率較單座閥大。兩者都廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
3、溫度傳感器配套使用，控制精度高、反應速度快。
4、控制溫度的設定在執行器外部，設定溫度非常方便。
3、數字顯示實測溫度、簡潔直觀明了。
4、采用進的混合集成電路，經過老化處理，用樹脂密封澆鑄，呈匣子狀，防潮、防震，體積小，可靠性高。
5、合理設計上下電氣限位功能、弱電控制、安全。
6、機械結構堅固緊湊，聯線、安裝、調整維護十分簡便。
7、用電位器調整工作零點（起始）和行程滿位（終點）靈敏度等簡單易行。
8、執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的嚴密關閉的三種保護功能。

三、ZDLP DN600蒸汽電動調節閥產品技術參數

公稱通徑		25	40			50		65	80	100	150		200
閥座直徑		25	32		40	50		65	80	100	125	150	200
額定流量系數	直線	11	17.6		27.5	44		69	110	176	275	440	630
Kv	等百分比	10	16		25	40		63	100	160	250	360	570
額定行程		16	25					40			60
配用執行		DKZ-310						DKZ-310			DKZ-410
允許壓差		6.4		5	2.8		1.7	1.7	1	0.6	0.48	0.33	0.18

四、蒸汽電動調節閥常見故障及產生的原因

（一）調節閥不動作。故障現象及原因如下：
1．無信號、無氣源。①氣源未開，②由于氣源含水在冬季結冰，導致風管堵塞或過濾器、減壓閥堵塞失靈，③壓縮機故障；④氣源總管泄漏。
2．有氣源，無信號。①調節器故障，②信號管泄漏；③定位器波紋管漏氣；④調節網膜片損壞。
3．定位器無氣源。①過濾器堵塞；②減壓閥故障I③管道泄漏或堵塞。
4．定位器有氣源，無輸出。定位器的節流孔堵塞。
5．有信號、無動作。①閥芯脫落，②閥芯與社會或與閥座卡死；③閥桿彎曲或折斷；④閥座閥芯凍結或焦塊污物；⑤執行機構彈簧因長期不用而銹死。
（二）蒸汽調節閥的動作不穩定。故障現象和原因如下：
1．氣源壓力不穩定。①壓縮機容量太小；②減壓閥故障。
2．信號壓力不穩定。①控制系統的時間常數（T=RC）不適當；②調節器輸出不穩定。
3．氣源壓力穩定，信號壓力也穩定，但調節閥的動作仍不穩定。①定位器中放大器的球閥受臟物磨損關不嚴，耗氣量特別增大時會產生輸出震蕩；②定位器中放大器的噴咀擋板不平行，擋板蓋不住噴咀；③輸出管、線漏氣；④執行機構剛性太小；⑤閥桿運動中摩擦阻力大，與相接觸部位有阻滯現象。

五、蒸汽電動調節閥主要尺寸

公稱通徑DN(mm) （閥座直徑dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
額定流量系數	直級	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
額定行程		16					25			40			60
公稱壓力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量	單座	硬密封：IV級軟密封：VI級
	套筒	硬密封：II級軟密封：VI級
工作溫t()		-2450 -60450
信號（mA.DC）		010 420
作用方式		電關式電開式
使用環境溫		電動調節閥：-2070伺服放大器：050
