一、加長桿電動法蘭蝶閥詳細說明

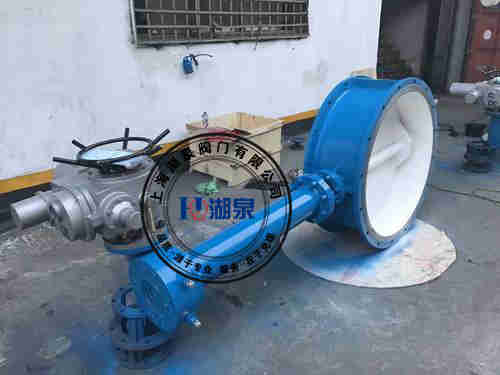

上海湖泉加長桿電動法蘭蝶閥主要由加長桿蝶閥和電動執行器組成，控制類型有開關型、智能調節型、防爆型等，它采用彈性密封和硬軟多層密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力，達到省力，節能之功能。從而確保整體的抗腐蝕．耐高溫．,抗靡損的可靠性。廣泛應用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

二、加長桿電動法蘭蝶閥主要優點
1、蝶板的流線形設計，使流體阻力損失小，可謂是種節能型產品。
2、采用調質處理過后的通桿結構閥桿，其具有良好的綜合力學性能以及抗腐蝕性、抗擦傷性。啟閉時閥桿只作旋轉運動不作升降運動。填料不易損壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，避免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
3、適用于接通、截?cái)唷⒄{(diào)節管路中的介質，具有良好的流體控制特性和關閉密封性能。
4、可運送泥漿，在管道口積存液體少。低壓情況下，可以實現良好的密封。調節性能好。

三、加長桿電動法蘭蝶閥主要技術參數
1、可選閥桿加長桿長度：1至10米；
2、適用溫度：-30-180℃；
3、公稱壓力：0.6-1.6,2.5MPa；
4、可選口徑大小：50-800mm；
5、閥體材料：有球墨鑄鐵,碳鋼,不銹鋼供選擇；
6、開啟速率：快速型,耗時約0.3秒,大口徑1秒；

四、加長桿電動法蘭蝶閥訂貨須知
1、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
2、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
3、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。

五、加長桿電動法蘭蝶閥主要外形連接尺寸

公稱通徑DN		結構長度		外形尺寸（參考值）				連接尺寸（標準值）
公稱通徑DN		結構長度		H	Dd943H			PN4.0MPa
Mm	inch	短	長	H	H3	A3	B3	D	D1	z-Φd
50	2	108	150	112	530	250	255	165	125	4-18
65	5/2	112	170	115	530	250	255	185	145	8-18
80	3	114	180	120	565	250	255	200	160	8-18
100	4	127	190	138	600	250	255	235	190	8-22
125	5	140	200	164	640	250	255	270	220	8-26
150	6	140	210	175	705	300	315	300	250	8-26
200	8	152	230	200	775	300	315	375	320	12-30
250	10	165	250	243	945	300	315	450	385	12-33
300	12	178	270	2580	1070	300	315	515	450	16-33
350	14	190	290	280	1140	300	315	580	410	16-36
400	16	216	310	305	1210	300	315	660	585	16-39
450	18	222	330	350	1335	575	714	685	610	20-39
500	20	229	350	380	1415	575	714	755	670	20-42
