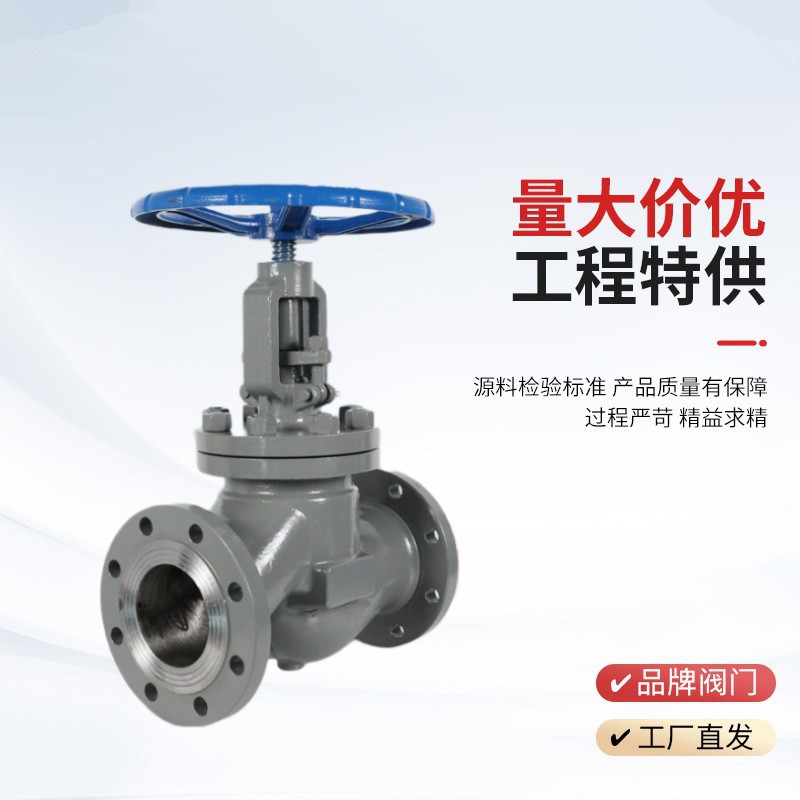

      產品名稱:手動截止閥J41H-25P,DN20廠家[ 2024-07-12 ]

      訂購熱線:021-64162222
      訂購傳真:021-62677999
      質量穩定:實行全過程質量監控,細致入微全方位檢測!
      價格合理:高效內部成本控制,減少了開支,讓利于客戶
      交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
      • 產品介紹
      • 規格尺寸
      • 結構圖片
      • 一、手動截止閥J41H-25P,DN20廠家介紹

        J41H手動截止閥的啟閉件是圓柱形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關,一般不用來調節流量,定做時允許作調節和節流。適用于公稱壓力PN1.6~16.0Mpa,工作溫度-29~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上,切斷或接通介質。截止閥適用介質為:水、油品、蒸汽、酸性介質等。操作方式有:手動、齒輪傳動、電動、氣動等。

        二、手動截止閥J41H-25P,DN20廠家執行標準

        設計與制造 結構長度 浩蘭尺寸 壓力一 溫鷹 試驗一檢驗
        GB12235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

        三、手動截止閥J41H-25P,DN20廠家壓力試驗

        公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
        強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
        水密封試驗 1.8 2.8 4.4 7.4 11.0 18.0
        上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0
        氣密封試驗 0.4-0.7

        四、手動截止閥J41H-25P,DN20廠家主要零件材料及性能

        體蓋扳 閥桿 密封面 墊片(環) 填料 工作溫度℃ 適用介質
        WCB 2Cr13 13Cr
        STL
        本體材料
        尼龍
        增強柔性石墨
        1Crl3/柔性石墨
        08軟鋼
        0Cr18Ni9Ti
        OCr18Ni12Mo2Ti
        柔性石墨
        增強柔性石墨
        SFB-260
        SFP-260
        ≤425



        水、蒸汽、油品

        WC1 38CrMoAI
        25Cr2MoV
        ≤450
        WC6 ≤540
        WC9 ≤570
        ZGCr5Mo ≤540
        ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸類
        ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸類

      • PN l.6MPa規格主要尺寸

        1.6MPa DN L D D1 D2 b n-Φd H D0

        凸面法蘭
        RF
        J41H
        J41Y
        J41W
        J41F
        J41N

        16C
        16P
        16R
        16I

        10 130 90 60 40 14 4-Φ14 198 120
        15 130 95 65 45 14 4-Φ14 218 120
        20 150 105 75 55 14 4-Φ14 258 140
        25 160 115 85 65 14 4-Φ14 275 140
        32 180 135 100 78 16 4-Φ18 280 160
        40 200 145 110 85 16 4-Φ18 330 180
        50 230 160 125 100 16 4-Φ18 350 200
        65 290 180 145 120 18 4-Φ18 370 280
        80 310 195 160 135 20 8-Φ18 400 280
        100 350 215 180 155 20 8-Φ18 415 320
        125 400 245 210 185 22 8-Φ18 460 360
        150 480 280 240 210 24 8-Φ23 510 450
        200 600 335 295 265 26 12-Φ23 710 500
        250 650 405 335 320 30 12-Φ25 786 550
        300 750 460 410 375 30 12-Φ25 925 600


        2.5MPa規格主要尺寸

        2.5MPa DN L D D1 D2 b n-Φd H D0


        凸面法蘭
        RF
        J41H
        J41Y
        J41W
        J41F
        J41N

        25C
        25P
        25R
        25I

        10 130 90 60 40 16 4-Φ14 198 120
        15 130 95 65 45 16 4-Φ14 218 120
        20 150 105 75 55 16 4-Φ14 258 140
        25 160 115 85 65 16 4-Φ14 275 140
        32 180 135 100 78 18 4-Φ18 280 160
        40 200 145 110 85 18 4-Φ18 330 180
        50 230 160 125 100 20 4-Φ18 350 200
        65 290 180 145 125 22 8-Φ18 400 280
        80 310 195 160 135 22 8-Φ18 355 280
        100 350 230 190 160 24 8-Φ23 415 320
        125 400 270 220 188 28 8-Φ25 460 360
        150 480 300 250 218 30 8-Φ25 510 450
        200 600 360 310 278 34 12-Φ25 710 500
        250 622 425 370 332 36 12-Φ30 786 550
        300 698 485 430 390 40 16-Φ30 925 600


        4.0MPa規格主要尺寸

        4.0MPa DN L D D1 D2 D6 b n-Φd H D0

        凹凸法蘭
        MFM
        J41H
        J41Y
        J41W
        J41N

        40C
        40P
        40R
        40I

        10 130 90 60 41 35 14 4-Φ14 198 120
        15 130 95 65 45 40 16 4-Φ14 233 120
        20 150 105 75 55 51 16 4-Φ14 295 140
        25 160 115 85 65 58 16 4-Φ14 285 160
        32 180 135 100 78 66 18 4-Φ18 302 160
        40 200 145 110 85 76 18 4-Φ18 355 200
        50 230 160 125 100 88 20 4-Φ18 373 200
        65 290 180 145 120 110 22 8-Φ18 408 280
        80 310 195 160 135 121 22 8-Φ18 436 280
        100 350 230 190 160 150 24 8-Φ23 480 320
        125 4001 270 220 188 176 28 8-Φ25 588 360
        150 480 300 250 218 204 30 8-Φ25 611 400
        200 600 375 320 282 260 38 12-Φ30 720 400


        6.4MPa規格主要尺寸

        6.4MPa 15 170 105 75 55 40 18 4-14Φ 195 400

        凹凸法蘭
        MFM
        J41H
        J41Y
        J41W
        J41N

        64C
        64P
        64R
        64I

        20 190 125 90 68 51 20 4-Φ18 228 160
        25 210 135 100 78 58 22 4-Φ18 275 180
        32 230 150 110 82 66 24 4-Φ23 325 200
        40 260 165 125 95 76 24 4-Φ23 360 240
        50 300 175 135 105 88 26 4-Φ23 410 280
        65 340 200 160 130 110 28 8-Φ23 450 320
        80 380 210 170 140 121 30 8-Φ23 485 360
        100 430 250 200 168 150 32 8-Φ25 537 400
        125 500 295 240 202 176 36 8-Φ30 631 400
        150 550 340 280 240 204 38 8-Φ34 646 450
        200 650 405 345 300 260 44 12-Φ34 813 500

        10.0MPa規格主要尺寸

        10.0MPa 10 170 100 70 50 35 20 4-Φ14 198 140

        凹凸法蘭
        MFM
        J41H
        J41Y
        J41W

        100C
        100P
        100R
        100I

        15 170 105 75 55 40 20 4-Φ14 202 140
        20 190 125 90 68 51 22 4-Φ18 228 160
        25 210 135 100 78 58 24 4-Φ18 250 180
        32 230 150 110 82 66 24 4-Φ23 326 200
        40 260 165 125 95 76 26 4-Φ23 360 240
        50 300 195 145 112 88 28 4-Φ25 414 280
        65 340 220 170 138 110 32 8-Φ25 434 320
        80 380 230 1810 148 121 34 8-Φ25

        547





        價格說明

      • 手動截止閥J41H-25P,DN20廠家
