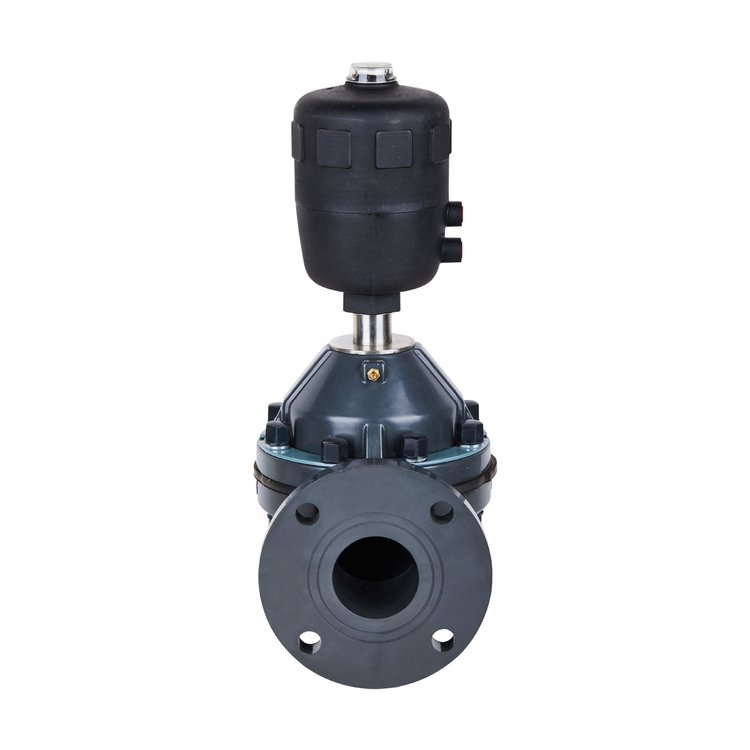

產品名稱： G641F-16P氣動不銹鋼法蘭隔膜閥[ 2024-05-30 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹

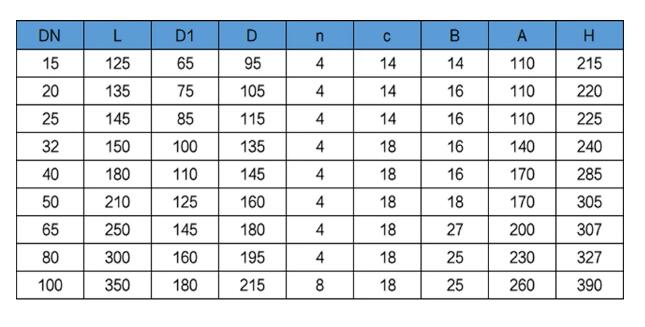

規格尺寸

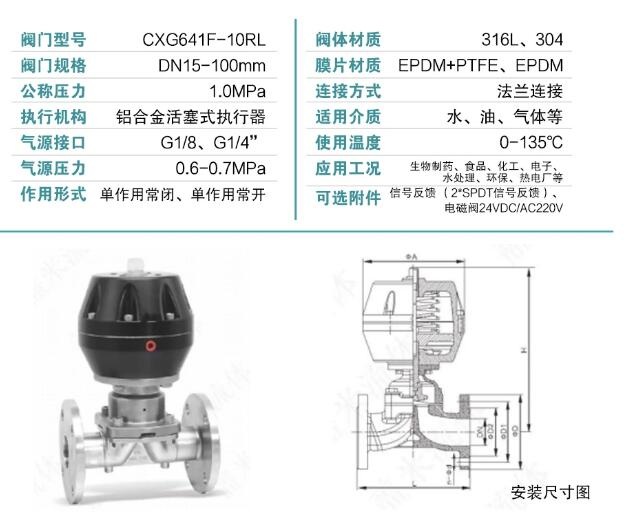

結構圖片

一、 G641F-16P氣動不銹鋼法蘭隔膜閥介紹
它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱氣動隔膜閥。氣動隔膜閥最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。氣動隔膜閥的結構特點是將一組薄的半球形的金屬薄膜夾固在閥體內，作為閥桿和流體之間的屏障。閥門關閉是通過閥桿頭和金屬薄膜將閥盤壓在閥座上來達到的。閥門的開啟是通過一個內部的彈簧，當閥桿升起并脫離和薄膜接觸的時候，閥盤就升起。由于閥門的行程等于薄膜的行程，因而這種閥門的特點升程比一般閥門要小得多。為了克服因升程低而引起的阻力損失，閥座和流通面積要比一般閥門大，目的是為了得一更大的流量。由于這種閥門的閥座較大，其作用力就比通常的閥門要大得多，以便在閥盤上得到足夠的密封力，因?yàn)殚y桿與閥盤之間沒有直接接觸。閥盤就不會通過閥桿而使其離開閥座，因而這種閥門適用在有壓差的單向流動中，而且通常介質是來自“閥座下面”。但在使用中應避免大量的回流，以免影響閥門的關閉。一般來說，在高溫、高壓下選用金屬隔膜閥是經濟、有效的該閥還可以選用在不希望使用合成橡膠隔膜閥的低溫、低壓場合。

二、G641F-16P氣動不銹鋼法蘭隔膜閥特點

1、采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。

2、受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。

3、隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。

4.一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使用氣動隔膜閥。

氣動隔膜閥有兩個主要的優點：其一是該閥不需要單獨的閥桿填料密封結構，隔膜在切斷介質的同時起到了閥桿的密封作用，其二是柔韌性很強的隔膜關閉可靠，甚至對污液都能做到良好的切斷。因此，操縱機構和介質通道完全隔開，使氣動隔膜閥不僅能適用于食品工業和醫藥衛生工業，而且還適用于一些難以輸送的介質和危險性較大的介質 。
