產品名稱：j961y p54 100v/140v/170v電動焊接截止閥[ 2021-01-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、j961y p54 100v/140v/170v電動焊接截止閥產品描述

上海湖泉閥門有限公司生產的電動焊接截止閥是一種常用的截斷閥，主要用來接通或截斷管路中的介質，一般不用于調節流量。它適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。型號:J961Y ;材質:碳鋼 ;連接形式:焊接 ;公稱通徑:50 mm;適用介質:水;蒸汽 ;截止閥壓力環境:高壓 ;工作溫度:高溫 ;流動方向:雙向 ;驅動方式:電子 ;零部件及配件:配件 ;形態:柱塞式 ;類型:直通式 ;標準:國標 ;外形:中型。

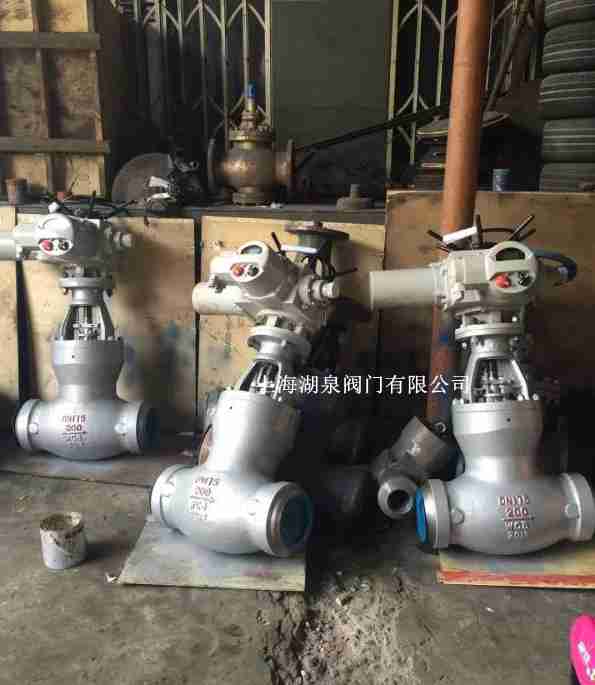

電動焊接截止閥

二、j961y p54 100v/140v/170v電動焊接截止閥壓力試驗

型號	公稱壓力	強度試驗 (MPa)	密封試驗 (MPa)	適用溫度℃	適用介質
J61Y-250I J961Y-250I	25.O	37.5	27.5	≤550	水、蒸汽、油品
J61Y-320I J961Y-320I	32.0	48.0	35.2	≤550
J61Y-P54100V J961Y-P54100V	P54100V	30.0	11.0	≤540
J61Y-P64140V J961Y-P64140V	P54100V	42.0	15.4	≤540
J61Y-P57170V J961Y-P67170V	P57170V	63.0	18.7	≤570

三、j961y p54 100v/140v/170v電動焊接截止閥主要零件材料及性能

閥體	閥蓋	支架	閥桿	密封環	填料	閥桿螺母
WCB 25	WCB 25	WCB 25	2Cr13	增強柔性石墨	增強柔性石墨	ZCu1A110Fe3
WC6 12Cr1MoV	WC6 12Cr1MoV	WC6 25	38CrMoV 20Cr2MoV
WC9 12Cr1MoV	WC9 12Cr1MoV	WC9 25	38CrMoV 20Cr2MoV

四、j961y p54 100v/140v/170v電動焊接截止閥主要外形連接尺寸

型號	DN	d	L	H	D0
J61Y-250	10	10	110	230	140
	20	19	150	272	180
	25	22	180	308	230
	32	26	180	308	230
	40	36	250	493	320
	50	42	250	493	320
	65	56	340	775	460
	80	64	390	848	510
	100	84	480	910	560
J61Y-P54100V	10	12	110	170	160
	20	23	150	270	200
	25	27	180	270	200
	32	32	180	365	240
	40	36	250	493	320
	50	45	350	580	320
	65	57.6	430	602	360
	80	74	470	660	500
	100	84	480	910	560
J61Y-320 J61Y-P54140V	10	10	1lO	230	140
	20	19	150	272	180
	25	22	180	308	240
	32	26	180	308	240
	40	36	250	493	320
	50	42	250	493	320
	65	60	470	895	560
	80	80	570	1085	700
	100	96	660	1045	700
J61Y-P67170V	10	10	110	230	140
	20	19	150	272	180
	25	22	180	308	240
	32	26	180	308	240
	40	36	250	493	320
	50	42	250	493	320
	65	60	762	1155	610
	80	74	864	1315	900
	100	88	965	1475	900
