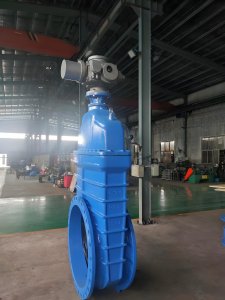

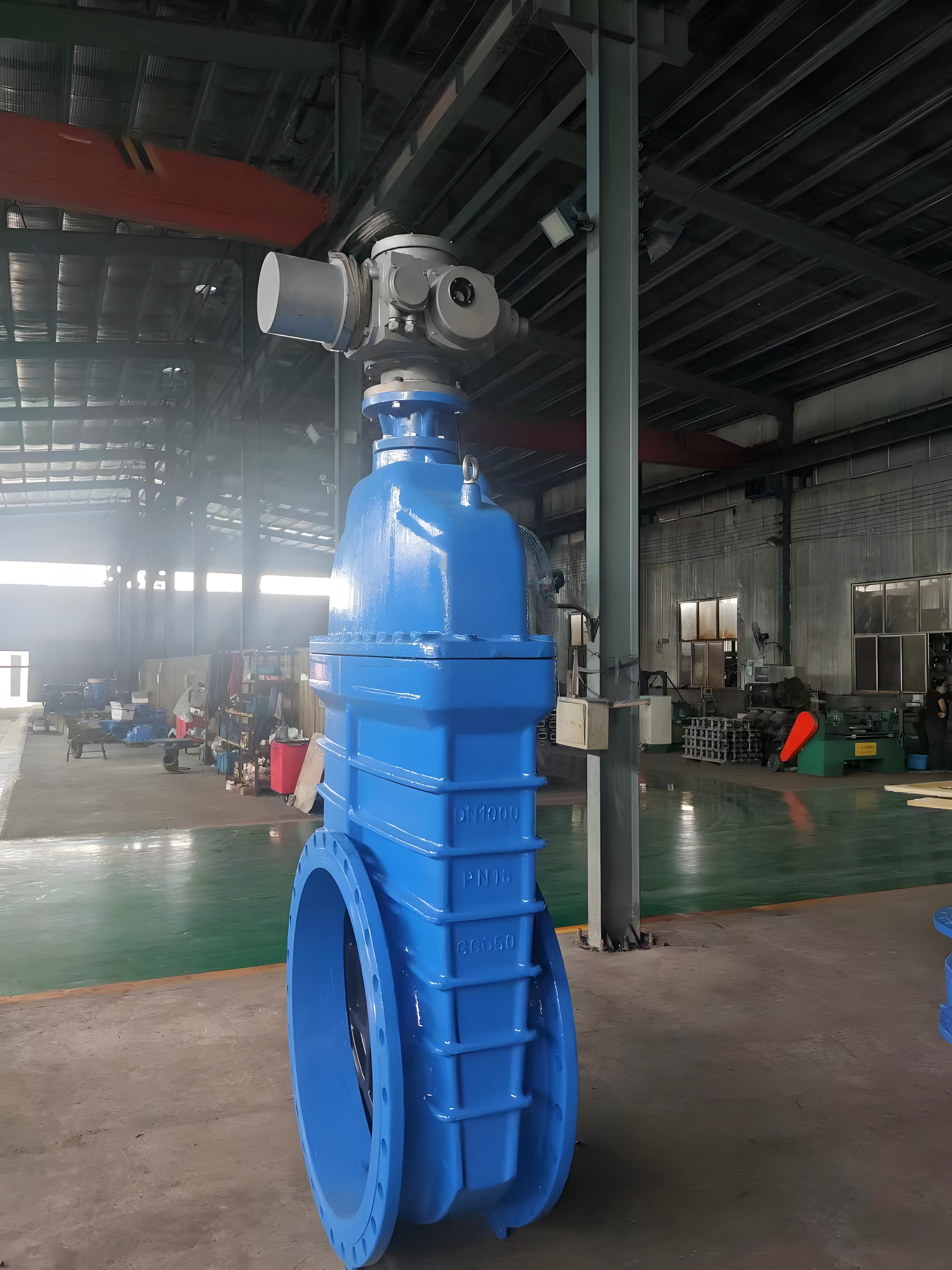

產品名稱：電動閘閥Z945X-16 DN1000大口徑暗桿軟密封生產廠家[ 2024-05-31 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、電動閘閥Z945X-16 DN1000產品介紹

該產品采用多回轉電動裝置用以驅動和控制四川閥門的開啟和關閉，操作人員可以在控制室內遠距離對電動暗桿閘閥進行控制，也可以現場手動操作，也可以與計算機配合實現計算機自動控制，該產品廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程，滿足了現代工、農業的自動化要求。暗桿閘閥的閘板隨著閥桿做上升和下降的直線運動,閥桿上有螺紋,當轉動閥桿時,在閥門頂端的螺母和閥體上面的導槽作用下,閥桿會做直線的上下運動,閥桿有帶動閘板同時運動。暗桿閘閥在開啟過程中并不能像明桿閘閥那樣,通過觀察閥桿位置來判斷閥門的啟閉狀態。一般情況下,暗桿法蘭閘閥的啟閉狀態已轉不動閥桿為止。暗桿閘閥結構長度斷,高度低,適用于較小的裝置環境,一般用在閥門敞開高度有所限制的室內。

二、電動閘閥Z945X-16 DN1000產品特點

1、電動暗桿閘閥適用于液、氣介質管路和設備，作為接通和斷流之用。
2、電動暗桿閘閥在管路中主要作截流用，安裝不受流向限制。傳動方式采用電動，啟閉時可傳遞較大的力矩，大大減輕了啟閉強度。
3、電動暗桿閘閥具有強度高、剛性好、耐磨損、壽命長、性能穩定等特點。

三、Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z945X-10	10	1.0	≤80	水

四、Z945X-10 型鑄鐵電動暗桿軟密封閘閥主要性能參數

型號	材料
型號	閥體、閥蓋	閥桿	襯膠閘板	填料
Z945X-10	灰鑄鐵	鉻鎳不銹鋼	球墨鑄鐵（丁腈橡膠）	丁腈橡膠

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
