產品名稱：止回閥HH47H-25C\DN400 L=315 PN25[ 2024-07-12 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

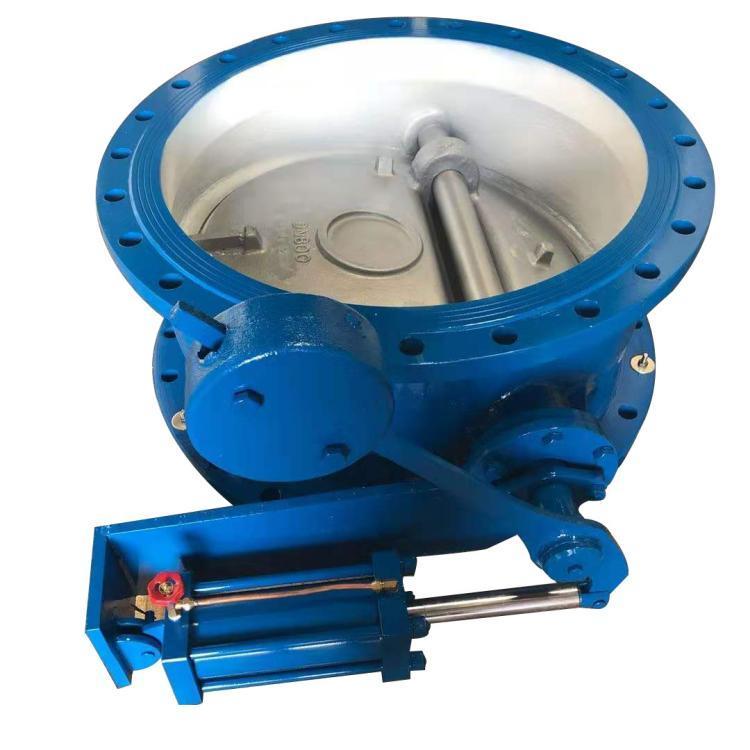

一、止回閥HH47H-25C\DN400 L=315 PN25產品介紹

上海湖泉HH47H-10C/16C/25C緩沖蝶式止回閥依據閥芯在閥體中的打工地位數分兩位、三位等；依據所控制的通道數分兩通、三通、四通、五通等；依據閥芯驅動方式分手動、機動、電動、液動等。流量控制閥,采用不銹鋼或碳鋼。可在任何位置的管路上安裝，防止介質逆流，鍋爐給水系統上回，其連接方式是利用原有管道兩端法蘭對夾即可投入運行。它的運用范圍廣泛用于給排水、消防、建筑、暖通、工業系統。凡水、氣、油、酸、堿液、氫、氨、特別消防管道等介質均可使用。例如：可安裝于水泵出口處，能避免產生水錘、水擊聲和破壞性沖擊，達到防止逆流和保護設備的目的，有較好節能效果。

二、止回閥HH47H-25C\DN400 L=315 PN25主要零件材質

零件名稱	材質
閥體	鑄鐵、鑄鋼、不銹鋼
碟板	碳鋼、不銹鋼+丁腈橡膠
閥桿、活塞	不銹鋼

三、斜座式蝶式緩閉止回閥主要技術參數

型號	公稱壓力	試驗壓力PSPN（MPa)		工作壓力	介質溫度	適用介質
型號	PN（MPa)	殼體	密封	P（MPa)	（℃）	適用介質
H47X、H47H、Hh47x、Hh47H、H47XfHDH47X	1	1.5	1.1	1	0～80℃	水、油品
	1.6	2.4	1.75	1.6		海水、污水
	2.5	3.75	2.75	2.5

公稱壓力	口徑	尺寸						重量	配管法蘭(供參考)
PN	DN	尺寸						重量	配管法蘭(供參考)
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	螺栓孔中心	螺栓	螺栓直徑d	螺栓
MPa	mm	L	D	D2	D3	D4	D5	(Kg)	圓直徑Dl	數量	螺栓直徑d	長度Ll
PN2.5MPa	15	16	52	15	24	31	40	0.12	65	4	M12	80
	20	19	62	19	30	40	50	0.24	75	4	M12	90
	25	22	72	24	36	47	58	0.34	85	4	M12	90
	32	28	83	31	46	56	68	0.53	100	4	M16	110
	40	31.5	93	39	55	66	78	0.8	110	4	M16	115
	50	40	108	48	65	78	90	1.2	125	4	M16	125
	65	46	128	62	80	95	110	1.8	145	8	M16	135
	80	50	142	76	96	110	128	2.2	160	8	M16	145
	100	60	168	95	115	135	150	3.8	190	8	M20	160
	125	90	194	110	125	132	-	9.2	220	8	M24	205
	150	106	224	127	150	158	-	15	250	8	M24	225
	200	140	284	165	200	208	-	26	310	12	M24	260
