電動閘閥型號Z945X一16Q使用方法

[ 2022-06-20 ]

電動閘閥型號Z945X一16Q使用方法電動閘閥型號Z945X-16代表什么意思?
Z - 閘閥
9-電動
4-法蘭連接
5-暗杠
X-橡膠密封
16代表壓力
電動閘閥型號Z945X一16Q""

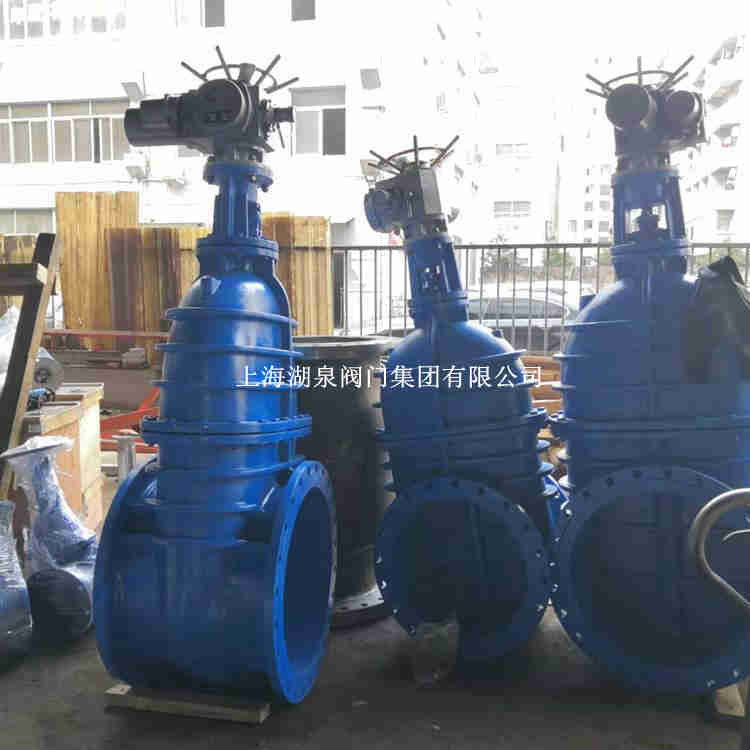

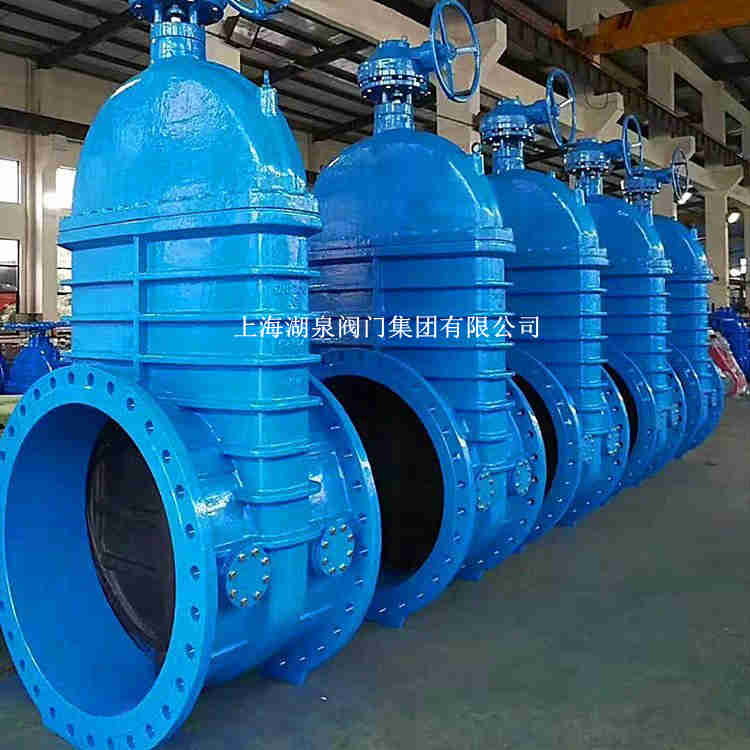

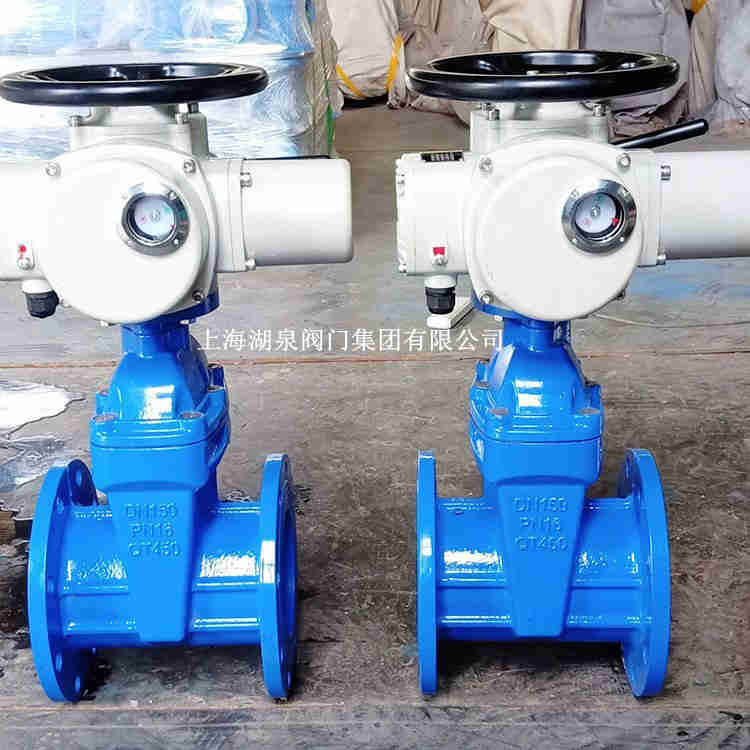

上海湖泉閥門集團有限公司Z945X一16Q電動軟密封閘閥,電動彈性座封閘閥,電動軟密封閘閥,電動不銹鋼軟密封閘閥電動明桿式軟密封閘閥,電動暗桿軟密封閘閥,電動暗桿彈性座封閘閥可根據用戶的要求配裝各種電動執行機構,實現遠距離控制及自動控制.具有靈敏、可靠、.安裝方便等優點..可廣泛用于自來水等行業。型號 Z945X-16Q 電動軟密封閘閥 Z945X-16Q智能防爆調節型電動閘閥電壓AC380V分為明桿軟密封閘閥和暗桿軟密封閘閥兩種。通常在升降桿上有梯形螺紋,通過閘板中間的螺母以及閥體上的... 法蘭連接鋼制閘閥通過選用不同的材質，它廣泛適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。電動軟密封閘閥Z945X-16Q優點閥門內外表面均用無味環氧樹脂...適用于公稱壓力PN1.0～16.0MPa,工作溫度80的名種管路上,用于截斷或接通管路中的介質。可根據用戶的要求配裝各種電動執行機構,實現遠距離控制及自動控制。
電動閘閥z945x

電動閘閥型號Z945X一16Q使用方法參數：
通用型號：GN-Z945X-10Q GN-945X-16Q
公稱通徑：DN50mm~DN500mm
使用溫度：≤80℃
使用介質：清水、污水、氣體
加長范圍：1米~16米（可定制）
閥體材質：QT450（球墨鑄鐵）
閥桿材質：304、316（不銹鋼）
密封特性：彈性橡膠軟密封
驅動方式：電動附帶手輪機構
連接標準：GB/T4216.3-1984
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992

電動閘閥型號Z945X一16Q使用方法主要零部件材料

零部件結構材質表
		材質
序號	零件名稱	C	P	R
1	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	墊片	柔性石墨+不銹鋼	PTFE	PTFE
3	螺栓	35	304	304
4	閥瓣	WCB+對焊304或stelite、PTFE	ZG1Cr18Ni9Ti/PTFE	ZG1Cr18Ni12Mo2Ti/PTFE
5	對開環	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	閥瓣蓋	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	螺帽	35	304	304
9	吊環螺栓	35	304	304
10	閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
11	螺栓	35	304	304
12	墊片	35	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
13	填料	柔性石墨	PTFE	PTFE
14	填料壓板	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
15	螺帽	35	304	304

電動閘閥型號Z945X一16Q使用方法主要外形連接尺寸

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
