電動閘閥開度指示機構如何調節壓力
[ 2022-12-20 ]

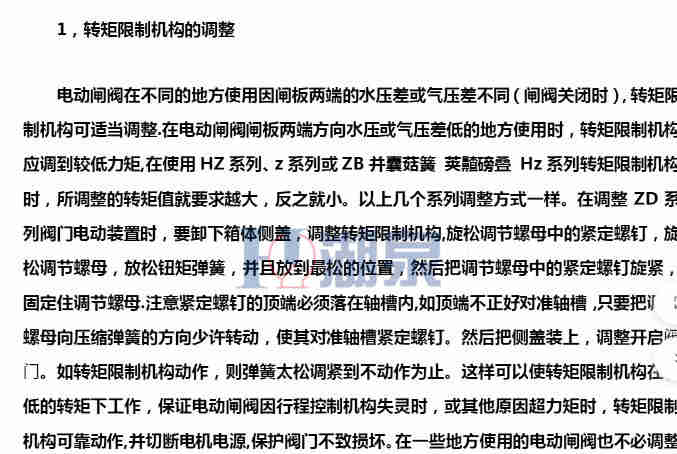

電動閘閥開度指示機構如何調節壓力呢？ 轉矩限制機構的調整 電動閘閥在不同的地方使用因閘板兩端的水壓差或氣壓差不同，轉矩限制機構可適當調整。在電動閘閥閘板兩端方向水壓或氣壓差低的地方使用時，轉矩限制機構應調到較低力矩，在使用z系列或ZB并轉矩限制機構時，所調整的轉矩值就要求越大，反之就小。
閥門電動裝置的開度指示機構的調整
在調整好力矩、行程的基礎上調整現場開度指示機構，方法如下：
移動轉圈數調整齒輪至所需的轉圈數位置；
掛上電位器齒輪，擰緊電位器固定螺母并確定電位器齒輪的緊定螺釘是松開的；
手動或電動關閉閥門并面對指示盤觀察電位器齒輪的旋向；
關到位后轉動關向指示盤使標志對準指針；
按所觀察電位器齒輪的旋向轉動電位器軸至臨近終端的位置，擰緊緊定螺釘；
電動或手動操作閥門至全開位置，保持關向指示盤不動，旋轉開向指示盤使標志對準指針；
電動操作閥門檢查閃光燈，閥門開的過程中紅燈閃光，全開時紅燈長亮；閥門關的過程中綠燈閃光，關到位時綠燈長亮。
松開形成擋塊的螺釘，用螺絲刀輕敲行程擋塊，即可調整行程擋塊的角度，從而改變電位限位的開度角度。最后，切實緊固好行程擋塊的螺釘。5、10、的行程擋塊和行程開關布局圖
25/50/100/200行程擋塊和行程開關布局圖
2、 電位器的調整(開度型、智能型)
a. 電位器的電阻值為1千歐、5千歐。
b. 用手柄轉動閥門到全閉位置。
c. 松開電位器，轉動電位器齒輪，用萬能表測量4-5接線端子間的電阻值，使得4-5的電阻值到5歐以下，緊固電位器固定螺釘。(如果是智能型的七線接插件連接時請測量隊RV和RS兩插孔的電阻值)
3、 機械限位的調整
a、 用手柄轉動到全開位置
b、 松開鎖緊螺母，旋轉調整螺釘，使之與機械擋塊接觸，然后，反方向旋轉螺釘半圈，鎖緊螺母。
c、 同樣方法，可進行全閉位置的機械擋塊的調整。
閥門電動裝置的開度指示機構的調整
在調整好力矩、行程的基礎上調整現場開度指示機構，方法如下：
移動轉圈數調整齒輪至所需的轉圈數位置；
掛上電位器齒輪，擰緊電位器固定螺母并確定電位器齒輪的緊定螺釘是松開的；
手動或電動關閉閥門并面對指示盤觀察電位器齒輪的旋向；
關到位后轉動關向指示盤使標志對準指針；
按所觀察電位器齒輪的旋向轉動電位器軸至臨近終端的位置，擰緊緊定螺釘；
電動或手動操作閥門至全開位置，保持關向指示盤不動，旋轉開向指示盤使標志對準指針；
電動操作閥門檢查閃光燈，閥門開的過程中紅燈閃光，全開時紅燈長亮；閥門關的過程中綠燈閃光，關到位時綠燈長亮。
1、 電位限位的調整
松開形成擋塊的螺釘，用螺絲刀輕敲行程擋塊，即可調整行程擋塊的角度，從而改變電位限位的開度角度。最后，切實緊固好行程擋塊的螺釘。5、10、的行程擋塊和行程開關布局圖
25/50/100/200行程擋塊和行程開關布局圖
a. 電位器的電阻值為1千歐、5千歐。
b. 用手柄轉動閥門到全閉位置。
c. 松開電位器，轉動電位器齒輪，用萬能表測量4-5接線端子間的電阻值，使得4-5的電阻值到5歐以下，緊固電位器固定螺釘。(如果是智能型的七線接插件連接時請測量隊RV和RS兩插孔的電阻值)
3、 機械限位的調整
a、 用手柄轉動到全開位置
b、 松開鎖緊螺母，旋轉調整螺釘，使之與機械擋塊接觸，然后，反方向旋轉螺釘半圈，鎖緊螺母。
c、 同樣方法，可進行全閉位置的機械擋塊的調整。
