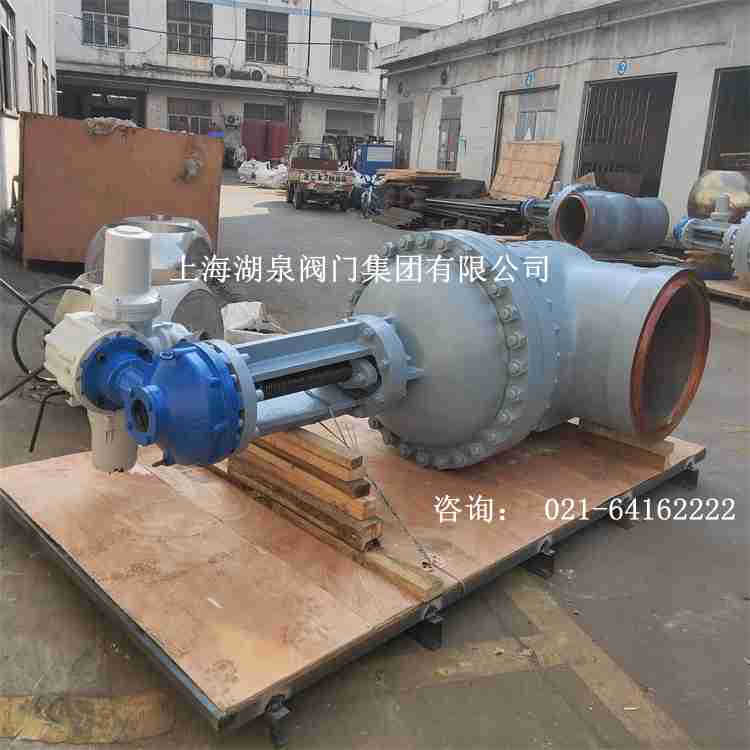

上海湖泉閥門集團有限公司電動大口徑閘閥生產廠家，價格查詢：上海電動大口徑閘閥Z941H-16C適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、電動大口徑閘閥Z941H-16C 大口徑電動閘閥Z941H-16C水、石油、化工各種系統的管路上,大口電動徑閘閥適用于 Class150 ～ 2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑電動閘閥管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、等多種介質，在石油管道上應用較多。

在電動大口徑閘閥關閉時，密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分電動大口徑閘閥是采用強制密封的 , 即電動閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。 電動大口徑閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥 ( 亦叫明桿閘閥)。通常在升降桿上 有梯形螺紋，通過電動閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏?。上海湖泉電動大口徑閘閥開啟時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象，通常在開到頂點位置上，再倒回1/2－1圈，作為全開電動閥門的位置。因此，電動閥門的全開位置，按閘板的位置（即行程〉來確定。

湖泉閥門廠家Z941H電動大口徑閘閥適合介質為:高爐煤氣、焦?fàn)t煤氣、水煤氣、油煤氣等各種污煤氣及液天然氣、礦井瓦斯氣等潔凈煤氣。主要用于冶金、焦化等行業的制氣和城市煤氣輸...該產品采用無凹腔結構,閥體閥蓋內外表面噴涂環氧樹脂,閘板表面包覆橡膠,這樣從根本上了腐蝕發生的可能性。高壓電動大口徑閘閥主要特點及用途結構緊湊、設計合理,閥門剛性好,通道流暢, 大口徑電動閘閥(帶旁通):又叫電動開關閥,帶旁通的目的是為了減輕電動開關的過程扭矩的減輕,一般旁通閥的口徑都是DN50口徑的閘閥,機組運行前期先打開旁通閥,減輕了介質壓力。湖泉閥門電動大口徑閘閥采用較優質的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕,幾何尺寸精確的特點,閘板具有互換的功能,加裝螺旋傘齒輪省力機構,一人可非常輕松自如地開關,也可根據用戶的要求...我公司設計的大口徑電動閘閥可根據客戶的實際情況量身定做合適的閥門,我公司的電動閘閥可以從DN15做到DN2000,可以根據客戶需要定做帶旁通的...專業生產大口徑閘閥廠家,鑄鋼大口徑閘閥廠家,不銹鋼大口徑閘閥廠家,316不銹鋼大口徑閘閥廠家,電動不銹鋼大口徑閘閥廠家,電動防爆鑄鋼大口徑閘閥廠家歡迎前來咨詢。


電動大口徑閘閥生產廠家，價格查詢


1.6MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	H	DO
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 16C 16P 16R 16I	40	200	145	110	85	16	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	16	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	18	4-Φ18	DZW10	590	665	365
	80	280	195	160	135	20	8-Φ18	DZW15	590	725	365
	100	300	215	180	155	20	8-Φ18	DZW20	590	787	365
	125	325	245	210	185	22	8-Φ18	DZW20	590	934	365
	150	350	280	240	210	24	8-Φ23	DZW20	590	955	365
	200	400	335	295	265	26	12-Φ23	DZW30	590	1105	365
	250	450	405	335	320	30	12-Φ25	DZW30	810	1343	470
	300	500	460	410	375	30	12-Φ25	DZW45	810	1516	470
	350	550	520	470	435	34	16-Φ25	DZW90	810	1678	470
	400	600	580	525	485	36	16-Φ30	DZW120	830	1849	550
	450	650	640	585	545	40	20-Φ30	DZW120	830	1937	550
	500	700	705	650	608	44	20-Φ34	DZW180	830	2234	550
	600	800	840	770	718	48	20-Φ41	DZW250	870	2432	320
	700	900	910	840	788	50	24-Φ41	DZW250	870	2489	320
	800	1000	1020	950	898	52	24-Φ41	DZW350	1170	2643	570
	900	1100	1120	1050	998	54	28-Φ41	DZW500	1170	2935	570
	1000	1200	1255	1170	1100	56	28-Φ18	DZW500	1170	3410	570



2.5MPa	DN	L	D	D1	D2	b	n-Φd	電裝型號	L1	h	D0
凸面法法 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	85	15	4-Φ18	DZW10	590	595	365
	50	250	160	125	100	20	4-Φ18	DZW10	590	653	365
	65	265	180	145	120	22	8-Φ18	DZW10	590	665	365
	80	280	195	160	135	22	8-Φ18	DZW15	590	725	365
	100	300	230	190	160	24	8-Φ23	DZW20	590	787	365
	125	325	270	220	188	28	8-Φ25	DZW20	590	902	365
	150	350	300	250	218	30	8-Φ25	DZW20	590	955	365
	200	400	360	310	278	34	12-Φ25	DZW30	810	1105	470
	250	450	425	370	332	36	12-Φ30	DZW30	810	1343	470
	300	500	485	430	390	40	16-Φ30	DZW60	810	1516	470
	350	550	550	490	448	44	16-Φ34	DZW90	830	1678	550
	400	600	610	550	505	48	16-Φ34	DZW120	830	1849	550
	450	650	660	600	555	50	20-Φ34	DZW120	830	1937	550
	500	700	730	660	640	52	20-Φ41	DZW180	870	2234	320
	600	800	840	770	718	56	20-Φ41	DZW250	870	2432	320
	700	900	955	875	815	60	24-Φ48	DZW500	870	2489	320
	800	1000	1070	990	930	64	24-Φ48	DZW500	1170	2643	570
	900	1100	1180	1090	1025	66	28-Φ54	DZW800	1170	2935	570
	1000	1200	1305	1210	1140	68	28-Φ58	DZW800	1170	3410	570

公稱通徑 DN（mm） 主要結構尺寸 重量 (Kg) L D D1 D2 b z--d H H1 Do 300 330 435 395 362 24 12—23 1220 1074 450 420 350 330 485 445 412 26 12—23 1380 1244 450 480 400 330 535 495 462 28 16—23 1540 1291 500 530 450 330 590 550 518 28 16—23 1680 1486 560 610 500 350 640 600 568 30 16---23 2030 1606 640 850 600 390 735 705 670 30 20---25 2380 1895 640 1200 700 430 860 810 775 32 24---25 2460       800 470 975 920 880 34 24---30 2660       900 510 1075 1020 980 36 24---30         1000 550 1175 1120 1080 36 28---30
