      球閥知識閥門首頁 > 閥門知識 > 球閥知識 >

      手動球閥Q21F-16P DN25規格型號及安裝方向示意圖

      [ 2024-08-05 ]
      Q21F-16P,Q21F-25P,Q21F-32P,Q21F-40P,Q21F-64P外螺紋球閥,Q21F,Q21SA外螺紋球閥的工作原理:關閉時逆時針轉動手柄,手柄通過閥桿轉動球閥的球體,讓球在閥座內旋轉,當手柄旋轉90度時,球體也旋轉了90度,從而讓球體跟中間的密封圈一起,堵住閥體的通道,達到關閉的目的。開啟時順時針轉動手柄,手柄通過閥桿轉動球閥的球體,讓球體在閥座內旋轉,當順時針轉到90度時,球體的中心孔剛好對準閥體的通道,從而流體可以通過閥體和球,達到開啟的目的。公稱壓力為16公斤壓力,整體采用優質不銹鋼材料加工生產。不銹鋼活接球閥公稱壓力范圍:1.6-4.0MPa適用溫度范圍:-20~232℃~350℃適用介質:水、油、氣體某些腐蝕性液體。

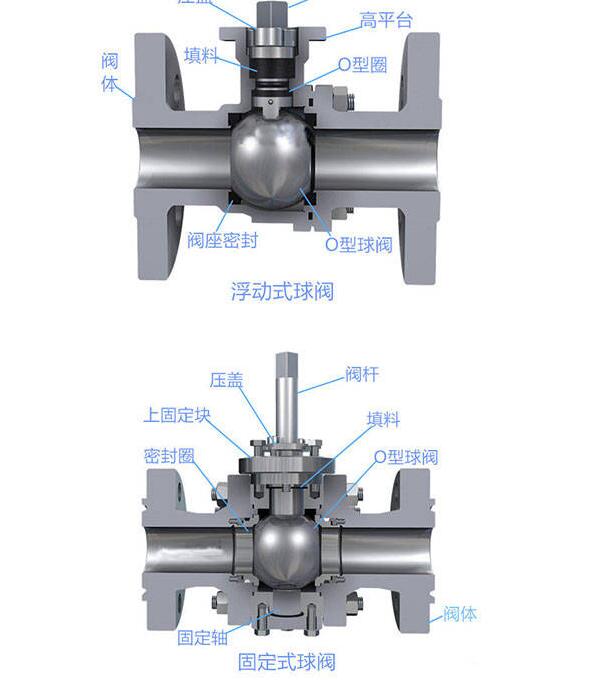

      手動球閥Q21F-16P DN25規格型號及安裝方向示意圖

      Q21F-16P手動球閥主要零部件材料:

      型號

      閥體

      球體、閥桿

      手柄

      密封圈

      墊片、填料

      Q21F-16C/25C/40C

      A105、45

      1Cr18/1Cr18Ni9Ti

      不銹鋼SS304

      聚四氟乙烯PTFE

      對位聚苯PPL

      聚四氟乙烯PTFE

      對位聚苯PPL

      Q21F-16P/25P/40P

      1Cr18Ni9Ti

      SS304/1Cr18Ni9Ti

      Q21F-16R/25R/40R

      SS316/1Cr18Ni12Mo2Ti

      SS316/1Cr18Ni12Mo2Ti


      Q21F-16P手動球閥連接尺寸:

      公稱通經(mm)

      尺寸(mm)

      d

      L

      L1

      M

      L0

      Q61帶對接焊頭總長

      6

      8

      85

      15

      20×1.5

      110

      166

      10

      10

      85

      16

      24×1.5

      110

      166

      15

      10

      85

      18

      30×2

      110

      172

      20

      13

      90

      18

      36×2

      110

      187

      25

      17

      100

      20

      42×2

      110

      227

      32

      22

      120

      20

      52×2



      235

      40

      25

      135

      25

      60×3

      150

      255

      50

      32

      140

      25

      72×3

      180

      291

      手動球閥Q21F-16P DN25規格型號及安裝方向示意圖

      當球閥旋轉90度時,在進、出口處應全部呈現球面,從而關閉閥門,截 斷介質的流動。 當球閥回轉90度時,在進、出口處應全部呈現球口,從而開啟流動,并 且基本沒有流阻力。

      1、取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗 清潔。

      2、準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。

      3、在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點, 以避免損壞執行機構及附件。

      4、手動球閥應安裝在管道的水平方向或垂直方向。

      5、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。

      6、與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。
